一、 系统组成
ZR-PD800 型 GIS 局部放电重症监护系统设计有 16 个监测通道，并配有一路噪声通道，能够对 各电压等级的 GIS 设备进行局部放电快速巡检。便携式机箱外部长、宽、高尺寸分别为 450mm、
350mm 和 200mm。
ZR-PD800 型 GIS 局部放电重症监护系统运行时所需配件如表 1 所示：
表 1 监测装置运行所需配件
序号 |
名称 |
数量 |
备注 |
1 |
局部放电重症监护系统 |
1(台) |
|
2 |
笔记本电脑 |
1(台) |
|
3 |
UHF 特高频传感器 |
16 |
外置式 |
4 |
通讯线缆 |
/ |
与传感器数目匹配 |
5 |
其他所需配件 |
/ |
电源线、网线等 |
二、 IED 操作面板
ZR-PD800 型 GIS 局部放电重症监护系统 IED 的操作面板采用功能分区设计，界面紧凑、简洁。
三、 安装传感器

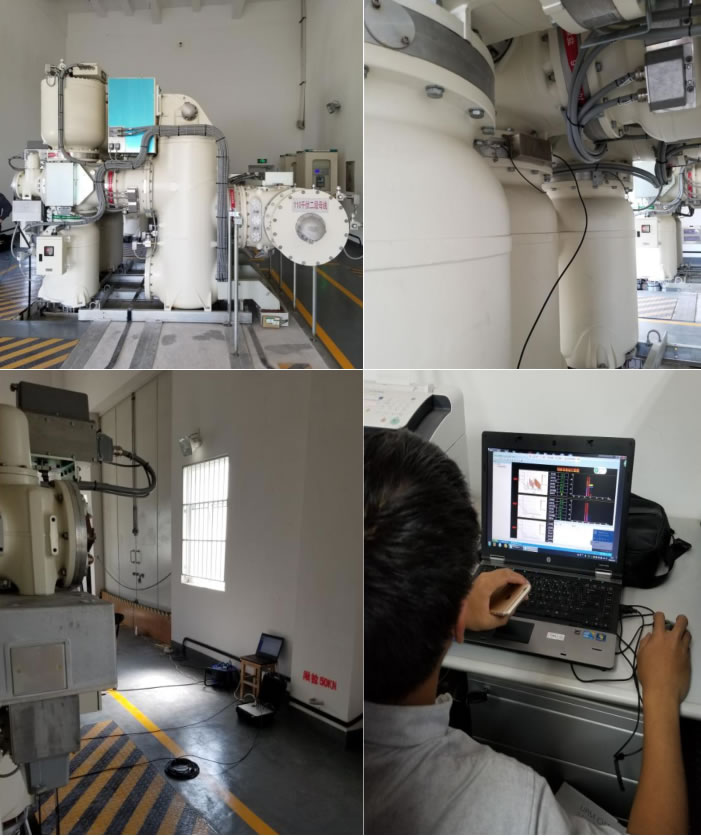

外置传感器的安装不受 GIS 是否运行的限制。选取 GIS、母线上非金属盆子或者金属盆子的浇 筑孔位置，利用专用紧固带将传感器进行固定。

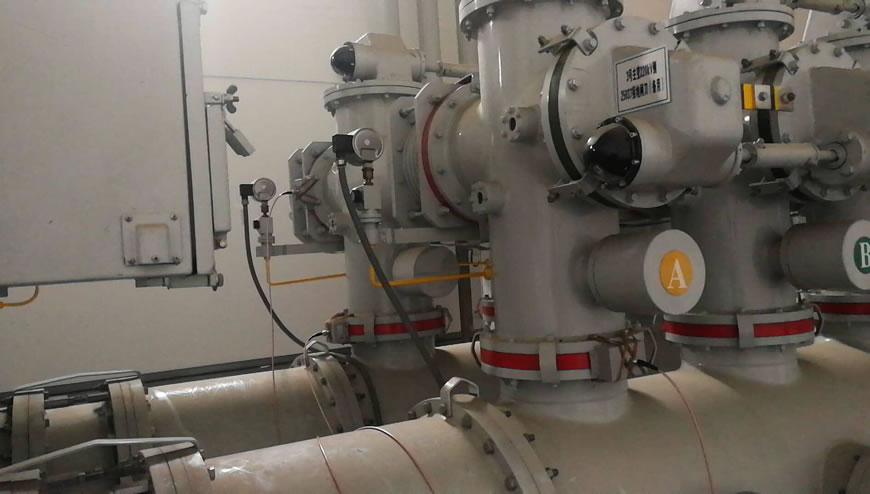

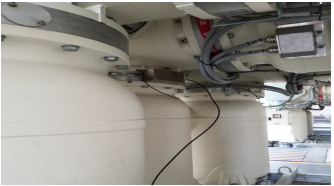

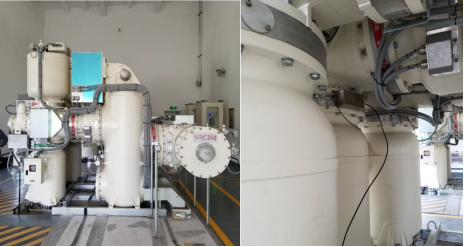

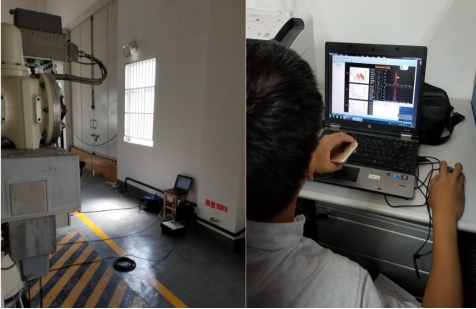

图 2 外置式传感器安装示例
四、 后台分析软件

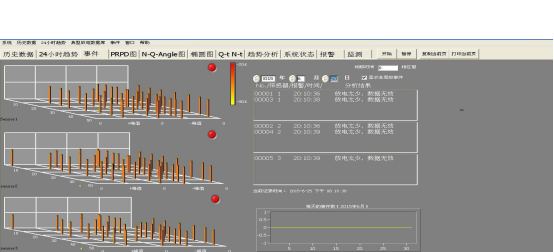

图 3 所示为后台分析软件的“事件”界面，此界面可实时显示全部通道的局放状态，界面左半部 显示全部通道的局放脉冲强度、相位等参量，右半部为对应通道的事件记录列表，列表中显示局放 事件的序号、时间和局放类型判断结果。通过此界面可以直观的看出局放事件的分析结果。
图 3 后台分析软件事件显示界面

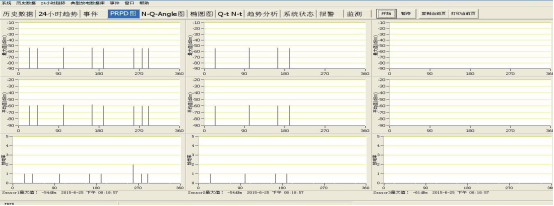

图 4 所示为 PRPD 显示界面。通过 PRPD 界面可以看出全部监测通道的局放脉冲最大值、平均
值和放电率等数据，结合放电率，可以大致确定 GIS 内部局部放电严重程度。
图 4 后台分析软件 PRPD 显示界面
如图 5、图 6 所示，后台分析软件能够实时显示 GIS 局部放电事件的特高频信号幅值(Q)、相位 (Φ)、放电次数（N）等参量，并根据监测量绘制满足放电触发条件事件的局放信号Φ-Q-N 三维图谱、 N-Q、Q-t、N-t 和 Q-Φ二维图谱，椭圆图等图谱。

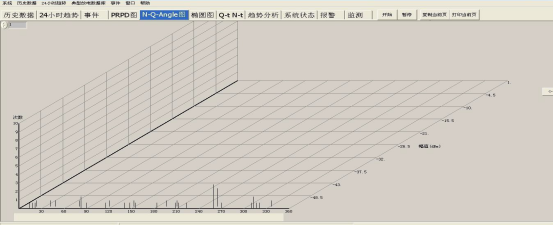

图 5 后台分析软件 N-Q-Angle 显示界面

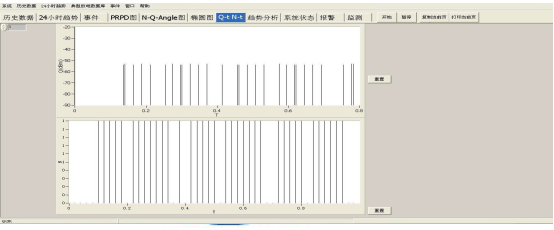

图 6 后台分析软件 Q-t N-t 显示界面

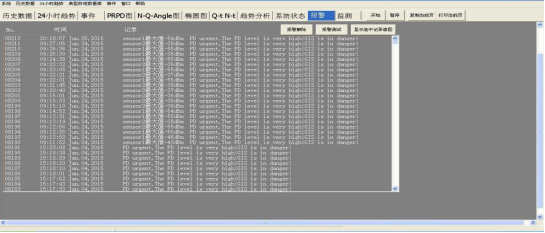

图 7 所示为后台分析软件报警记录界面。此界面记录了每一次报警的时间和通道位置，以及局 放脉冲最大值等数据。通过单击可以选中某条记录，双击可链接到其对应的事件界面，进一步观察 此次报警记录的脉冲相位和幅值数据。
图 7 后台分析软件报警记录界面
五 技术参数
性能技术参数表
序号 |
参数名称 |
单位 |
参数值 |
备注 |
|
1 |
工作方式 |
|
重症监护，可短期或长期运行 |
|
|
2 |
超高频 传感器 |
特高频（UHF） 频率范围 |
MHz |
带宽不小于 300～1500 |
具有高通或低通滤波 器 |
特 高 频 传 感 器 信号监测灵敏度 |
|
能监测到－80dBm 以下放电 |
动态范围不小于 60dB |
||
平均等效高度 |
|
>10 |
|
||
3 |
系统采样率 |
|
信 号 数 字 化 采 样 速 率 不 低 于 |
|
|
4 |
局放测量内容 |
|
放电幅值（Q） |
|
|
|
放电相位（Ø） |
|
|||
|
放电次数（N） |
|
|||
5 |
显示内容 |
|
局放信号二维（Q－T；N－T； |
|
|
|
三维（Ø－Q－N）图谱 |
|
|||
|
幅值—时间关系 |
|
|||
|
幅值—相位关系 |
|
|||
|
放电次数—时间关系 |
|
|||
|
放电次数—相位关系 |
|
|||
|
有效能量幅度 |
|
|||
6 |
采集通道及处理速度 |
|
16 个独立的采集通道，可并行连续 无缝采集 |
能捕捉任意时刻的任 意脉冲，不会遗漏任何 放电信息 |
|
7 |
远程访问 |
|
可通过手持 pad 或电脑通过 4G 信 号远程访问控制现场设备数据 |
|
|
