一、 概述
ZR-PD600 型配电设备局部放电在线监测系统能够实时监测配电设备在运行过程中 的局部放电状态及配电设备内部温湿度状态，及时对绝缘异常状态和放电性故障发出预 警，为配电设备的状态检修提供必要的指导，提高配电设备运行的可靠性、安全性和有 效性。
本系统区别于传统的局部放电在线监测系统，采用独特的内嵌式传感技术，将地电 波传感器、超声波传感器及温湿度传感器分布配置在配电设备易于出现故障的各柜室内 部，对重要部位实施重点监测。该技术能够有效降低外部环境噪声对监测结果的影响， 并避免地电波和超声波信号传播过程中导致的衰减现象，检测效果较通常采用的非侵入 式检、监测方法更灵敏。
二、 检测原理
2.1 地电波检测原理 高压电气设备发生局部放电时产生出变化的电场，根据麦克斯韦电磁场理论，变化
的电场激起磁场，而变化的磁场又会感应出电场。这样，交变的电场与磁场相互激发并 向各个方向传播形成电磁波。由于电势变化的因素，电场能量会向接地点相邻的接地金 属部位聚集，在设备表面金属上形成对地电流。高压设备在放电过程中，放电量聚集在 接地屏蔽的内表面传播，通过开关柜内表面安装传感器，即可测得局部放电的放电脉冲 幅值和频率。

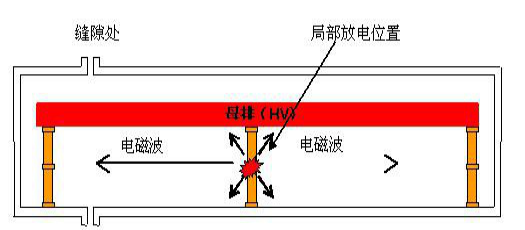

图 2-1 TEV 测试原理示意图
三、 技术参数
1、数据管理单元：GMSU-100
服务器
CPU: Intel Core E5405 以上；内存：2.0G 以上；硬盘：500G 以上 操作系统：Window 2003 server sp2；Web 服务器：Apache Tomcat5.5； 数据库：Oracle9.2；
UPS 电源；网关； GPS 授时单元(可选)；

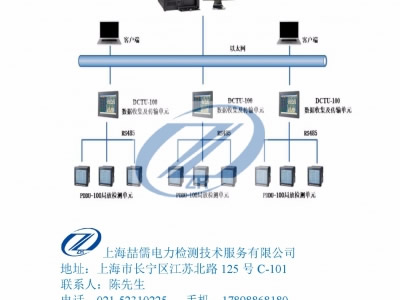

2、通讯管理单元：DCTU-100
n ARM9 内核，嵌入式操作系统；
n 具备 SD、CF 卡接口，存储容量 4GB；
n 不少于 2 路的 RS485 接口，不少于 1 路的以太网接口；
n 5.7 寸液晶显示器，具备触摸屏功能；
n 允许连接的节点数：标准配置 16 路，最大不超过 24 路；
3、局部放电数据采集单元：PDDU-100
n 地电波信号
频率范围：3-100MHz；测量范围：0-60dBmV；分辨率：0.1dB； 频度范围及相对误差：0～9999 次/秒 ±2%。
n 超声波信号
谐振频率：40kHz±1kHz；测量范围：0-70dBuV；分辨率：0.1dB； 灵敏度：-68dB min(0dB = 1volt/μbar rms SPL)。
n 特高频信号
接收频率：300～1500（MHz）；灵 敏 度：-80dBm（<2pC）
n 湿度信号 湿度检测范围：0～99.9%；湿度检测精度：±2%
n 通道配置
标配：2 组；选配：1 组 每组配置地电波和超声波传感器各一个，或特高频和超声波各一个。
n 通信
接口：RS485；规约：MODBUS/ IEC61850；
n 供电电源
Ø AC 或 DC220V，±15%；

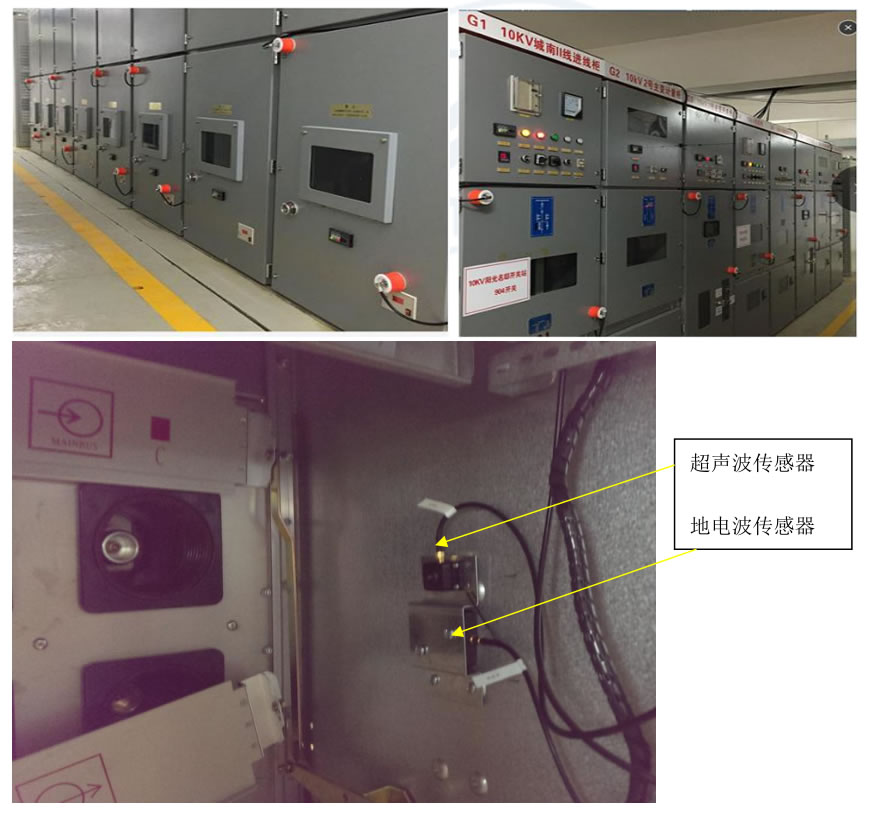

六、现场应用：
