一、简介
局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量 来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生 的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电 波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。
传统的局部放电检测仪,其测量信号的响应频率一般不超过 1 MHz,易受外界干扰 的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步， 为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高 度重视。

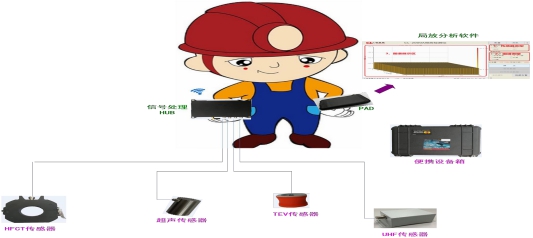

ZR-PD200 多功能无线局部放电检测仪，配置有五种传感器，其中 TEV、超声波和 HFCT 适用于对高压开关柜、环网柜局部放电检测；超声波和 UHF 适用于对 GIS 的绝缘 状态进行检测；使用超声波和 HFCT 适用于电缆的绝缘状态进行检测。内置的专家诊断 系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广 泛应用。
二、 功能特点

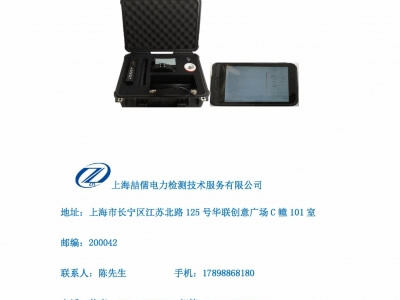

l 便携式 ABS 工程机箱，所有检测 HUB、PAD、传感器、充电器、信号电缆均放置手提 箱内，总重量小于 5KG，1 人即可携带和操作。
l 便携式信号处理 HUB：自主研发的高速采样板卡，4 通道同步数据采集。
l 软件系统：分析软件基于 ARM 嵌入式系统，显示软件基于 Android 系统
l FPGA 控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔 20ms
l 手持 PAD 软件显示界面：使用触摸式 8.1 寸 1280 x 800 IPS 屏
l 专家系统根据检测数据，判断放电能量和部位
l 局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数
l 超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度
l 平均无故障时间：大于 500,000 小时
l 安全性能：符合 GB/T 19862-2005 开关柜监测设备通用要求
l 电磁兼容：静电放电抗扰度满足 GB/T17626.2-20064 级 阻尼振荡波抗干扰度满足 GB/T17626.10-1998 3 级 工频磁场抗扰度满足 GB/T17626.8-2006 3 级 脉冲磁场抗扰度满足 GB/T17626.9-1998 3 级
l 电源：采用 5V 电锂电池供电，功耗< 10W，可持续工作 7 小时以上。
l 环境条件：存储温度：-40℃～+85℃，工作温度：-20℃～+60℃， 相对湿度：5%～95%在 35℃下无凝露
l 重量轻、易携带，很适合现场使用
l 信号 HUB 重量<0.8kg
三、检测仪技术参数
l HFCT 检测通道： 将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：
0.5～20MHz； 灵敏度：6mV/1mA； 动态范围：60dB。
l 超声检测通道 接触式超声传感器
将传感器贴在外壳表面，适用于 GIS、变压器、全绝缘开关柜（环网柜）的局放检 测，能有效检出固体绝缘缺陷，技术参数：
检测频率：20～200kHz； 测量范围：0-30mV； 灵敏度：≤5 Pc。
l UHF 超高频检测通道
将传感器置于盆式绝缘子处，适用于 GIS、HGIS 局放检测,技术参数： 检测频率：300～1500MHz；
灵敏度：≤1PC（实验室环境）。
l 暂态地电压（TEV）检测通道 将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参
数：
信号采集：电容耦合； 频率范围：3～100MHz； 测量范围：0～60dB/mV；
灵敏度：1mV。
