TQ30串谐式振荡波电缆试验装置

TQ30串谐式振荡波电缆试验仪采用串联谐振与交流振荡波技术，可在现场一次性完成高压电力电缆的交流耐压试验和振荡波局部放电试验，评估电缆耐压能力，并检测、诊断和定位电缆本体和附件中的局部放电缺陷，广泛用于电缆的交接试验和预防性试验中。

高压电缆谐振耐压与振荡波试验解决方案

TQ30串谐式振荡波电缆试验装置

检测原理

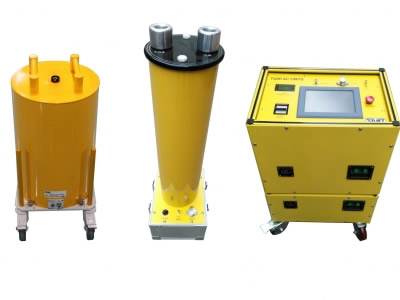

TQ30由交流变频主机、励磁变压器、高压开关、谐振电抗器、分压检测器和笔记本电脑组成。试验现场首先对被试电缆进行串谐升压，完成交流耐压试验。然后在不改变现场接线的情况下完成交流振荡波局部放电试验。

实验步骤：

技术优势

1. 集成串谐耐压试验和交流振荡波试验2种功能，大大提高现场测试效率。

2. 升压部分使用交流串谐升压，杜绝了传统的直流振荡波仪器使用直流升压时因电荷累积效应对电缆绝缘造成的损伤。

3. 装置具备无线WIFI操作模式，可实现远程控制，保证试验人员人身安全。

4. 软件具备局部放电脉冲自动分组功能，自动剔除检测过程中的噪声干扰。

5. 放电脉冲PRPD图谱统计功能，可协助判断缺陷类型。

6. 局部放电源智能定位功能。

2015年2月，对香港地铁某电缆进行耐压试验及振荡波局部放电试验。

l 在振荡波局部放电试验过程中，发现A相测量到的脉冲数随测试电压的升高呈增加趋势。

l 分析软件通过自动分组功能，将局部放电脉冲与噪声脉冲分离。从振荡波形图中可以清晰地看出局部放电脉冲与振荡波电压具备显著的相位相关性。由于分组功能采取叠加算法消除了局放脉冲波形中的随机干扰，因此放电脉冲的反射波十分明显，通过简单的标注即可确定局部放电的位置为距离测试端556.4米处。
