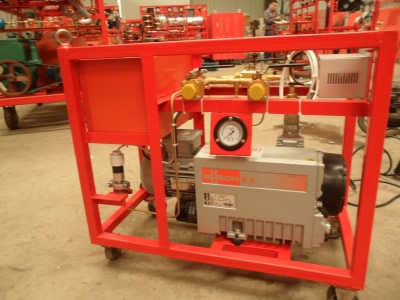

SF6(六氟化硫)气体回收充气装置，SF6气体回收装置，SF6气体充气装置，SF6气体回收车
型 号：HKLH-12Y/15/200
生产厂家：上海喆儒电力检测技术服务有限公司
一、产品概述：
六氟化硫回收装置 、SF6(六氟化硫)气体回收充气装置是SF6电器在制造、安装和维修时所必备的用来回收和处理SF6气体的装置
本所参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准，并参考了世界著名品牌的产品,自主研发了SF6气体回收充气装置，本装置具备有抽真空、充气、回收和贮存等一般SF6气体回收充气装置所必备的功能，同时还具有以下特点：
1.采用冷冻液化法设计原理，降低了系统的工作压力，大大提高了回收的工作效率。
2.制冷压缩机为美国独资企业生产的半封闭压缩机（艾默生 - 谷轮品牌），性能远远高于任何原装进口的同制冷量全封闭制冷压缩机。
3.SF6压缩机为美国独资企业生产的半封闭压缩机（艾默生 - 谷轮品牌），应用于SF6等卤素气体，具有耐氟特性，保证无泄露。
4.真空泵可选配德国原产Busch100m3/h 、德国独资 Leybold D60C 60m3/h 、日本等品牌的真空泵，以及国产经久考验、结实耐用、性价比极高的双级15L/s真空泵。
5.双容器系统，SF6可液化，并可灌装钢瓶，灌装量不小于50kg 。单容器的回收装置灌瓶量不小于30kg。
6.双容器系统拥有独创的SF6汽化方式，利用较高温度的高压的SF6气体，强制低温低压的SF6液体充灌入钢瓶，用时短，充灌量大。
7.使用柱式液位计，SF6液位指示直观准确。 液位有背光指示，清晰明了。
8.液态储存容器内置有大功率SF6汽化电加热器。使用时自动进行温度控制，使SF6充分汽化对外充气。
9.优异的进口（美国）油雾过滤系统，确保油分达标。压缩机润滑油确保一年内不需添加，油位确保不下降。
10.分子筛干燥系统性能可靠。分子筛再生时不需解体、拆装及更换，使用方便，仅需对分子筛干燥器进行自再生操作，干燥性能即可恢复如初。
11.所有球阀采用美国swagelok工作原理，密封元件具有自动补偿性能。切实应用于真空、压力工况，确保真空压力两不漏，为真空、压力两用的专用球阀。（也可选用美国swagelok原装球阀）
12.定制的相序保护装置，耐压高达500V, 极大提高可靠性。
13.三相制电源，中线不是必须的，整机配置漏电保护器。
14.流程图绘于面板，操作方便直观，全部使用球阀，开与关状态明确。
15.采用风冷、移动式，可在无水源情况下使用。
16.真空计为数字显示皮拉尼真空计。
17.优质脚轮，便于移动，不伤害地面。
LH—12Y—15-200
— — — — —
储气罐（L）
真空泵抽速（L/S）
压缩机排气量（m3/h）
回收装置的“回”字汉语拼音
首位大写字母
六氟化硫的“六”字汉语拼音
首位大写字母
二、回收充气装置的标准参数如下：
1.装置性能参数
型 号 | HKLH-12Y/15/200 | ||
型 式 | 冷冻液化,风冷,手推移动式 | ||
工作环境温度 | -10℃～40℃ | ||
初压力(MPa) | 0.8 | ||
回收 | 终压力(MPa) | ≤0.053 | |
1m3容积所需时间(h/m3)* | ≤0.5 | ||
初压力(Pa) | ≤133 | ||
充气 | 终压力(MPa) | 0.7 | |
1m3容积所需时间(h/m3 ) | ≤0.2 | ||
抽真空从0.1MPa至133Pa需时间 (h/m3 )** | ≤0.25 | ||
极 限 真 空 (Pa) | ≤10 | ||
真空保持从133Pa经24小时上升值(Pa) | ≤400 | ||
年 泄 漏 率 | ≤1% | ||
回收后SF6 | 水分(PPM/V)*** | ≤60 | |
气体纯度 | 油分(PPM/W) | ≤10 | |
贮 | 贮存方式 | 液态 | |
存 | 压力(MPa) | 3.9 | |
容 | 容积(L) | 200 | |
器 | 贮液量(kg) | 200 | |
液化方式 | 冷冻液化 | ||
汽化方式 | 电加热 | ||
干燥过滤器再生方式 | 真空加热活化再生 | ||
电源 | 三相（不需中线） 3Φ 380V | ||
总功率(kW) | ≤11 | ||
噪声dB(A) | ≤75 | ||
设备自重(kg) | ≤1000 | ||
** 管道通径为DN20，管道长度为5米。
***指气源含水量为1000PPM/V时，经一次回收干燥后气体含水量。
2.主要部件性能参数
型 号 | HKLH-12Y/15/200 | ||
形式 | 有油活塞,半封闭式 | ||
理论排气量 | m3/h | 12.2 | |
SF6压缩机 | 最大排气压力 | MPa | 2.50 |
美国谷轮 | 允许排气压力 | MPa | 1.96 |
品牌 | 最小允许吸气压力 | KPa | 53 |
独自企业 | 最大允许吸气压力 | MPa | 0.30 |
提供 | 最高排气温度 | ℃ | 130 |
润滑油 | HD25冷冻油 | ||
功率 | kW | 2.2 | |
电源 | 3Φ 380V 50Hz | ||
抽气速率 | L/s | 15 | |
极限真空 | Pa | ≤6*10-2 | |
真空泵 | 润滑油 | 真空泵油 | |
功率 | kW | 2.2 | |
电源 | 3Φ 380V 50Hz | ||
标准制冷量 | W | 6100 | |
制冷剂 | R22 | ||
制冷机组 | 制冷剂最大充注量 | kg | 2.5 |
压缩机为 | 润滑油 | HD25冷冻油 | |
法国原装美优乐 | 功率 | kW | 3.8 |
电源 | 3Φ 380V 50Hz | ||
容器类别 | 二类 | ||
设计压力 | MPa | 3.9 | |
设计温度 | ℃ | 90 | |
容 器 | 贮存容器容积 | L | 200 |
贮存容器贮液量 | kg | 200 | |
