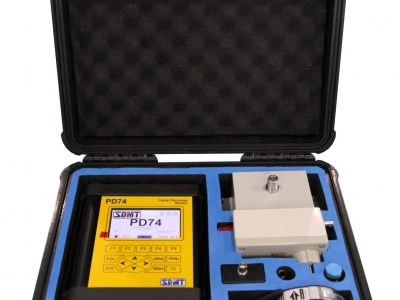

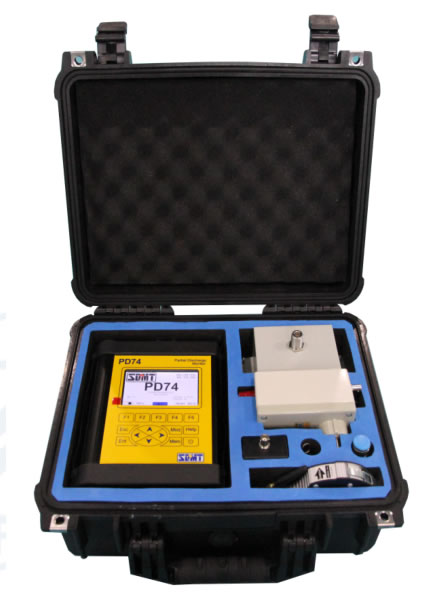

PD74声电合一局部放电带电检测仪
PD74声电合一局部放电带电检测仪是一款综合了多种检测手段于一体的高压设备绝缘缺陷带电检测设备。该设备可对绝缘缺陷造成的局部放电进行分析并定位。

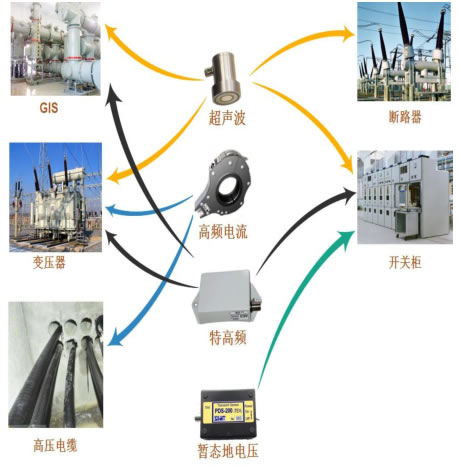

PD74检测仪适用范围包括GIS、电力变压器、断路器、开关柜及电缆等高压设备。
序号 | 参量 | 参数值 |
|
1 | 局放测量通道数 | 3 | |
2 | UHF通道测量频宽 | 200MHz～1400MHz | |
3 | HF通道高频测量频宽 | 0.3MHz～20MHz | |
4 | HF通道TEV测量频宽 | 20MHz～80MHz | |
5 | 超声通道测量频宽 | 20kHz～300kHz | |
6 | 同步通道 | 1 | |
7 | 同步通道载波频率 | 433MHz | |
8 | 测量天线类型 | 对数周期天线 | |
9 | 同步天线类型 | 便携式短脚天线 | |
10 | 天线指向误差 | ±1° | |
11 | 内部存储空间 | 256MB | |
12 | 电池持续使用时间 | 8h |
|
13 | 内置电池类型 | 锂离子、2块 | |
14 | 外部电源输入 | 220V AC | |
15 | 工作温度范围 | -20～+45℃ | |
16 | 设备使用寿命 | 10年 | |
17 | 尺寸 | 220×170×35（mm） | |
18 | 通讯接口 | USB | |
19 | PD74主机重量 | 1kg | |
20 | 总重（含设备箱） | 12kg |
