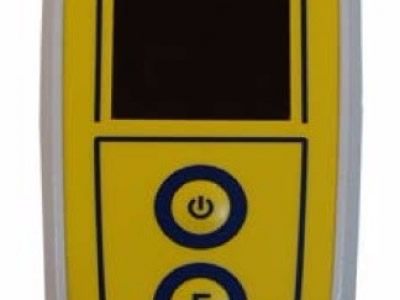

PD30开关柜局部放电巡检仪
PD30开关柜局放检测仪，PD30开关柜局放巡检仪，开关柜局部放电检测仪
PD30巡检仪为中/高压开关柜局部放电快速巡检专用仪器，具备TEV（暂态地电压），超声波和高频电流三种检测方式，并配备了专业立体声耳机。设备小巧轻便，界面简洁，易于手持式操作，能够方便快捷地开展现场带电检测。TEV检测时具备PRPD图谱显示功能，便于判别缺陷放电类型。基于物联网技术，可通过读取粘贴于开关柜表面的RFID标签，实现检测数据的自动分类存储，避免手笔记录，大大减轻检测人员现场工作量。
l 可接TEV/超声波传感器，配合内置TEV/超声波传感器，实现局部放电双通道检测。
l 具备PRPD图谱显示功能，方便确诊放电缺陷。
l 具备RFID扫码功能，现场自动识别测设备，摆脱纸笔记录。
l 设备检测数据可导入电脑，自动按变电站和设备铭牌分类保存。
l 电脑数据库自动进行测试值历史趋势对比、柜间横向对比。
l 数据分析及保存使用SDMT便携式设备通用软件SD42。SD42采用微软WPF技术开发，功能丰富、界面友好，使现场测试完全摆脱纸笔记录的形式，大大提高现场检测效率。
测量通道 | 1*内置TEV + 1*内置超声波 + 2*外置传感器 |
TEV检测动态范围 | 70 dB |
超声波检测动态范围 | 80 dB |
HFCT检测动态范围 | 80 dB |
超声波谐振频率 | 40 ± 2kHz |
超声波检测误差 | ±1 dB |
TEV检测频宽 | 0.5 ~ 100 MHz |
TEV检测误差 | ±1 dB |
HFCT检测频宽 | 0.1 ~ 30 MHz |
HFCT检测误差 | ±1 dB |
增益可调范围 | 4档自动调节（仅超声波） |
外接传感器 | TEV、超声波、HFCT |
监听耳机 | 3.5mm 立体声耳机插口，外接耳机 |
电池 | 锂离子电池 |
防护等级 | IP65 |
工作温度 | -20 ~ 40 ℃ |
尺寸 | 190 * 80 * 45 mm |
重量 | 0.6 kg |
通讯接口 | Micro USB |
