FLIR GF309热炉检测仪，穿透火焰检测仪，检测加热炉热像仪,GF309工业炉检测仪
FLIR GF309红外热像仪应用于加热炉检测，作业过程无需中断。这款便携式红外热像仪可在安全距离外对加热炉进行检测，大大提高了操作人员的安全，可避免故障和计划外停炉。
工业炉、加热炉在化学、石化和公共设施领域应用广泛。
主要性能
全新的加热炉扩展镜头可观察到更多信息

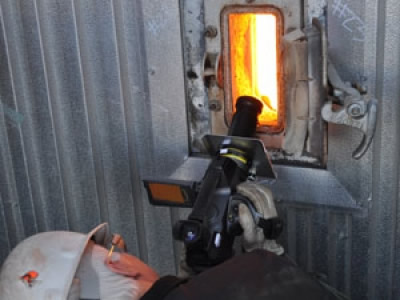

当观察孔对查看熔炉管的视野产生限制时，可能需用到GF309扩展镜头。 使用扩展镜头通过观察孔测量温度时，可以提供更佳的视角。 观察视角越优，表示安全性越高，侧温值更精确，扫描更全面。
为让视觉“穿透火焰”而精心设计
FLIR开发了专门用于检测加热炉的热像仪，即FLIR GF309。该热像仪配备特殊的中波“火焰滤光片”，专为高温（高达1500°）条件而设计。
检测更快速、更安全

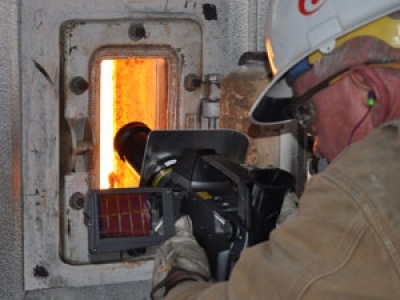

FLIR GF309红外热像仪可提供加热炉和炉窑内表面的温度读数，有助于快速完成检测，以更安全的方式开展工作，并避免计划外停工。
技术参数
成像性能及光学参数 | |
视场角（FOV）/最短焦距 | 14.5º镜头： 14.5°x 10.8°/ 0.5 m 24°镜头： 24° x 18° / 0.3 m |
F-数字 | 1.5 |
热灵敏度/NETD | <15 mK @ +30°C |
调焦 | 自动（点击一下）或手动（电动调焦或镜头上的调焦） |
变焦 | 1–8倍连续数字变焦 |
数字图像增强 | 降噪滤波器 |
焦平面阵列（FPA）/波长范围 | 制冷式锑化铟(InSb) 探测器/ 3.8–4.05 µm |
红外图像分辨率 | 320 x 240像素 |
传感器冷却 | 斯特林制冷器（FLIR MC-3） |
电子器件和数据传输率 | |
全帧频 | 60 Hz |
图像显示 | |
显示屏 | 内置宽屏，4.3英寸液晶显示屏，800 × 480像素 |
取景器 | 内置，可旋转OLED，800 × 480像素 |
自动图像调节 | 持续/手动；基于线性图或直方图 |
手动图像调节 | 电平/跨度 |
图像模式 | 红外图像，可见光图像 |
测量 | |
测温范围 | –40 ~ +1500°C |
准确性 | 温度范围（0-100°C）的±1°C |
或者温度范围读数（>+100°C）的±2% | |
测量分析 | |
点测温 | 10 |
区域测温 | 5个输入框，包括最大值/最小值/平均值 |
线温分布图 | 1条实时测温线（水平或垂直） |
温差 | 各测量值或参考温度间的温差 |
或参考温度 | |
参考温度 | 手动设置，或者根据测量获得 |
发射率校正 | 0.01-1.0可调或从可编辑的材料表中进行选择 |
反射表象温度校正 | 自动，基于反射温度输入值 |
测量校正 | 反射温度，距离，大气透射率，湿度，外部光学组件 |
设置 | |
菜单命令 | 电平、跨度、自动持续调整/手动调整/半自动调整、变焦、调色板、开始/停止记录、储存图像、回放/调出图像 |
调色板 | 铁色、灰色、彩虹色、极光色、熔岩色、高对比彩虹 |
设置命令 | 1个用户自定义键，本地化单位调整、语言、日期时间格式 |
图像存储 | |
图像存储类型 | 可移动SD或SDHC存储卡，双卡槽 |
图像存储容量 | >存储卡每GB的容量可存储超过1200张图片（JPEG），还可进行后期处理 |
图像存储模式 | 红外/可见光图像 可见光图像自动关联相应的红外图像。 |
文件格式 | 标准JPEG，包含14位测量数据 |
GPS | 通过内置GPS得到的位置数据自动添加到各图像上 |
视频记录和视频流 | |
辐射红外视频记录 | 15 Hz，直接记录至存储卡 |
非辐射红外视频记录 | MPEG4 （每个片段最长60分钟）记录至存储卡 可见光图像自动关联相应的非辐射红外视频记录。 |
数码相机视频记录 | MPEG4 （每个片段25分钟）记录至存储卡 |
非辐射红外视频流 | RTP/MPEG4 |
数码相机 | |
内置数码相机 | 320万像素，自动对焦，2个视频灯 |
激光指示器 | |
激光 | 专用按钮激活 |
数据通信接口 | |
WLAN | iOS采用对等（adhoc）连接，Android采用基础通信系统（网络） |
USB | USB-A: 连接外部USB设备（例如存储卡） |
USB，标准 | USB Mini-B: 2.0高速接口 |
视频 | 数字视频输出（图像） |
电源系统 | |
电池类型 | 可充电锂离子电池 |
电池电压 | 7.2 V |
电池工作时间 | >3小时（环境温度为25°C时的典型应用） |
充电系统 | 直充（交流适配器或12V车载充电器）或双座充电器 |
启动时间 | 一般为7分钟（25°C温度下） |
环境参数 | |
工作温度范围 | –20°C ~ +50°C |
存放温度范围 | –30°C ~ +60°C |
湿度（工作及存放） | IEC 68-2-30/24 h 95% 相对湿度 +25°C ~ +40°C（循环2次） |
EMC | EN61000-6-4（抗辐射） |
EN61000-6-2（抗干扰） | |
FCC 47 CFR Part 15 class（抗辐射） | |
EN 61 000-4-8, L5 | |
封装 | IP 54 （IEC 60529） |
抗冲击性 | 25 g （IEC 60068-2-29） |
抗振性 | 2 g （IEC 60068-2-6） |
物理参数 | |
热像仪重量（含镜头和电池） | 2,48 kg |
电池重量 | 0,24 kg |
热像仪尺寸（含镜头）（长x宽x高） | 305 × 169 × 161 mm |
三脚架安装 | 标准，1/4”-20 |
封装材料 | 铝、镁 |
手柄材料 | TPE热塑弹性体 |
交货范围 | |
红外热像仪 14.5º或24°（Si）标准镜头 硬质运输箱 镜头盖（装到镜头上） 肩带 电池（2组） （一组电池位于热像仪内部） 充电器 电源，包含多个插头 HDMI-DVI + HDMI-HDMI线 USB数据线 SD卡 SD卡读卡器（通过USB连接到PC） 入门指南（印刷版） GF系列说明手册（光盘） 隔热罩 Wi-Fi USB微型适配器 （取决于CE和FCC对相关国家无线设备的规定） | |
